Изчисляването на броя на болтовете за фланец е критичен аспект в различни индустрии, особено когато фланците играят ключова роля при свързването на тръби, клапани и друго оборудване. Като доставчик на фланци, аз разбирам значението на точното определяне на количеството болтове, за да се гарантира безопасността и ефективността на фланцовите връзки. В този блог ще ви преведа през процеса на изчисляване на броя болтове за фланец.
Разбиране на основите на използването на фланец и болт
Фланците са плоски, кръгли дискове с отвори, които се използват за свързване на две части от тръбопровод или друго оборудване. Болтовете се вкарват през тези отвори, за да държат фланците плътно заедно, създавайки уплътнение срещу течове. Броят на необходимите болтове се влияе от няколко фактора, включително размера на фланеца, номиналното налягане и вида на приложението.
Фактори, влияещи върху количеството болтове
- Размер на фланеца: По-големите фланци обикновено изискват повече болтове, за да се разпредели равномерно силата на затягане. Тъй като диаметърът на фланеца се увеличава, периферната дължина около отворите на болтовете също се увеличава, което налага повече болтове, за да се осигури правилно уплътнение.
- Рейтинг на налягането: Приложенията с по-високо налягане изискват повече болтове, за да издържат на силите, упражнявани върху фланцовата връзка. Вътрешното налягане в тръбата или оборудването има тенденция да раздалечава фланците и по-големият брой болтове помага да се противодейства на тази сила.
- Приложение и изисквания за безопасност: В някои критични приложения, като например в нефтената и газовата промишленост или при химически процеси при висока температура и високо налягане, може да се посочат допълнителни болтове, за да отговарят на строгите стандарти за безопасност.
Ръководство стъпка по стъпка за изчисляване на броя на болтовете за фланец
- Определете класа на фланеца: Фланците се класифицират въз основа на тяхното налягане - температура. Общите класове на фланеца включват 150, 300, 600, 900, 1500 и 2500. Класът на фланеца обикновено може да бъде намерен на самия фланец или в инженерните спецификации. Различните класове имат различни препоръчителни номера и размери на болтовете. Например, фланец от клас 150 обикновено има по-малко болтове от фланец от клас 900 със същия размер.
- Измерете диаметъра на фланеца: Използвайте измервателна лента или дебеломер, за да измерите външния диаметър (OD) на фланеца. Това измерване е от решаващо значение, тъй като помага при определяне на наличното пространство за отворите на болтовете около обиколката на фланеца.
- Обърнете се към таблиците със стандартни фланци: Индустриални стандарти като ASTM (Американско дружество за изпитване и материали) и ASME (Американско дружество на машинните инженери) предоставят изчерпателни таблици, които изброяват броя на болтовете, необходими за различни размери и класове на фланци. Тези таблици се основават на обширни изследвания и тестове, за да се гарантира структурната цялост на фланцовите връзки. Например, ако работите с 6-инчов фланец от клас 300, стандартната таблица на ASME ще посочи точния брой болтове и техните размери.
- Помислете за диаметъра на кръга на болта (BCD): BCD е диаметърът на кръга, върху който са разположени центъра на отворите за болтове. Важно е, защото влияе върху лоста и силата на затягане, упражнявана от болтовете. По-голям BCD може да позволи използването на повече болтове, но също така трябва да е в съответствие с цялостния дизайн на фланеца и оборудването, което свързва.
- Акаунт за специални изисквания: Ако приложението има специални изисквания като устойчивост на вибрации, корозивни среди или условия на умора при висок цикъл, може да са необходими допълнителни болтове или различен шаблон на болтовете. Например, във вибрираща среда повече болтове могат да помогнат за намаляване на риска от разхлабване на болтовете с течение на времето.
Примери за изчисления на болтове за различни фланци
Нека да разгледаме някои практически примери за изчисляване на броя на болтовете за различни видове фланци.
Пример 1: Стандартен фланец от въглеродна стомана
Да предположим, че имаме 4-инчов фланец от въглеродна стомана клас 150. Като се позоваваме на стандартните таблици на ASME, откриваме, че 4-инчов фланец от клас 150 обикновено изисква 8 болта. Стандартният размер на болта за този фланец е болт с диаметър 1/2 инча.
Пример 2: Фланец от неръждаема стомана за приложение под високо налягане
За 10-инчов фланец от неръждаема стомана клас 600, използван в тръбопровод с високо налягане, таблиците на ASME показват, че са необходими 20 болта. Размерът на болта за този фланец обикновено е с диаметър 3/4 инча.
Значението на използването на правилния брой болтове
Използването на правилния брой болтове е важно поради няколко причини:
- Предотвратяване на течове: Неадекватният брой болтове може да не осигури достатъчна сила на затягане за предотвратяване на течове. Дори малък теч може да доведе до загуба на продукт, опасности за околната среда и рискове за безопасността, особено в отрасли, работещи с опасни материали.
- Структурна цялост: Фланцовото съединение трябва да издържа на вътрешно налягане, външни натоварвания и вибрации. Правилният брой болтове разпределя силите равномерно, като гарантира, че фланецът няма да се деформира или разруши при напрежение.
- Дългосрочна производителност: Правилно закрепената фланцова връзка ще има по-дълъг експлоатационен живот, намалявайки необходимостта от честа поддръжка и подмяна. Това може да доведе до значителни икономии на разходи за крайния потребител.
Препоръчани фланци в нашия каталог

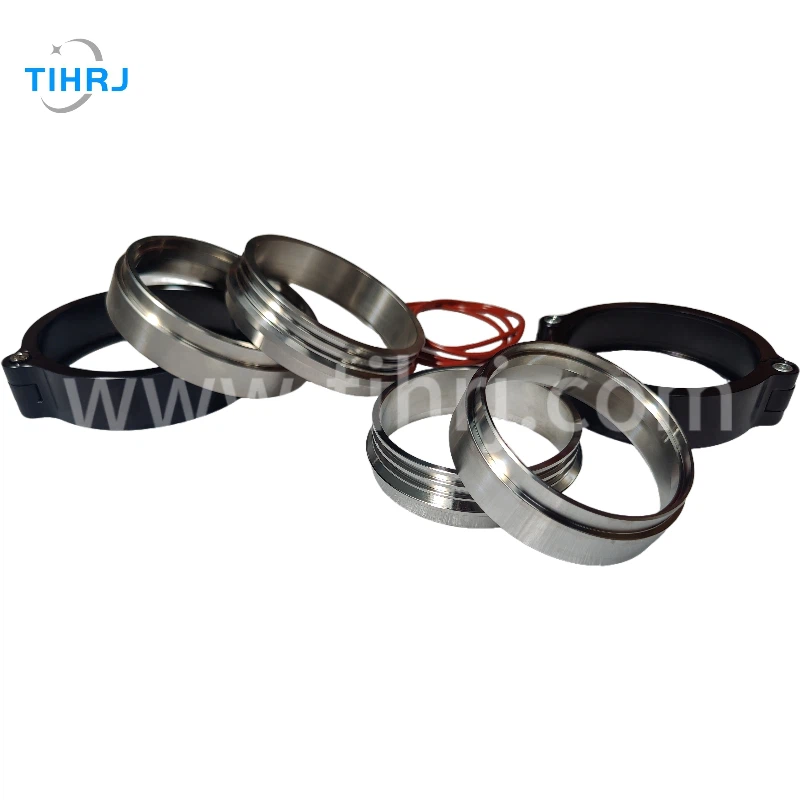

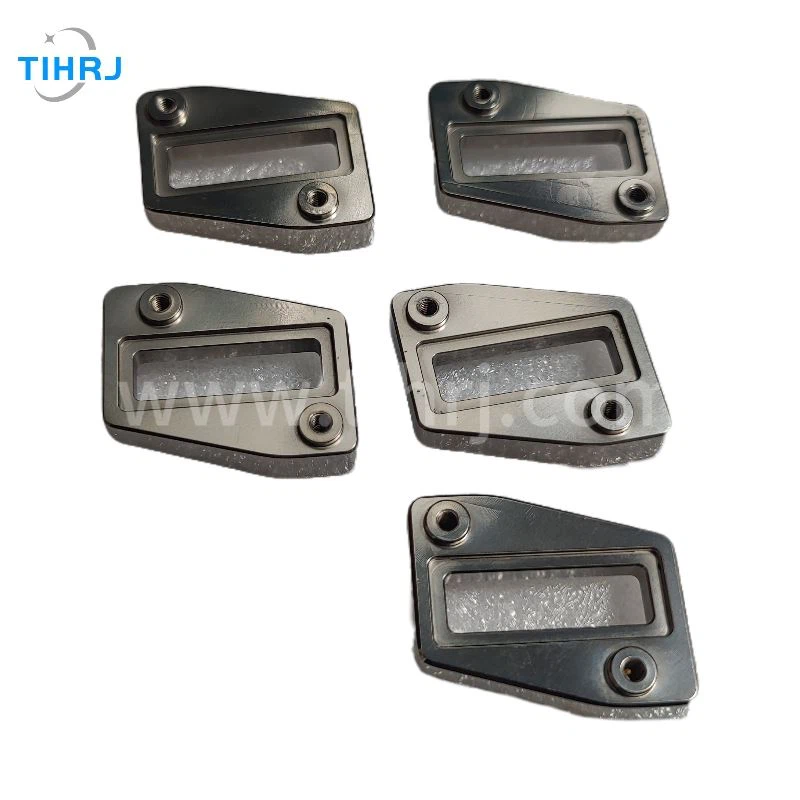

Като доставчик на фланци, ние предлагаме широка гама от висококачествени фланци. Някои от нашите популярни продукти включватСкоба за тръба за интеркулер с бързо освобождаване, който е предназначен за лесен монтаж и демонтаж, иСензор за въздушен поток Титаниев MAF фланец, който е изработен от висококачествен титан за отлична устойчивост на корозия. Ние също имамеФланец с 3 дупки, който е подходящ за специфични приложения, където се изисква модел с три болта.
Заключение и призив за действие
Изчисляването на броя болтове за фланец е сложен, но решаващ процес, който изисква внимателно разглеждане на различни фактори. Като следвате стъпките, описани в този блог и се позовавате на индустриалните стандарти, можете да гарантирате, че вашите фланцови връзки са безопасни, надеждни и ефективни.
Ако сте на пазара за висококачествени фланци, ние сме тук, за да ви помогнем. Нашият екип от експерти може да ви помогне при избора на правилните фланци и определянето на правилния брой болтове за вашето конкретно приложение. Свържете се с нас днес, за да започнем дискусия за обществена поръчка и да разберете как нашите фланцови продукти могат да отговорят на вашите нужди.
